Емкость подземная ЕП-40, ЕПП-40

ООО Завод РиНМ специализируется на производстве и прямых поставках потребителей емкостей подземных дренажных ЕП-40 / ЕПП-40 (Первый вариант – с подогревом жидкости (ЕПП-40), находящейся внутри, второй (ЕП-40) - без подогрева). Изготовление данных конструкций осуществляется в строгом соответствии с действующими нормативно-техническими документами, ТУ, ГОСТ.

Емкость подземная ЕП-40, ЕПП-40, востребованная продукция от завода-изготовителя

Подземные емкости ЕП-40 и ЕПП-40 используются различными компаниями, предприятиями и организациями, чья деятельность связана с производством, хранением, транспортировкой и реализацией различных видов нефтепродуктов, а также технической воды и иных агрессивных жидкостей (в том числе, легковоспламеняющихся  особо вязких). Данные модели резервуаров не предназначены для работы с газообразными средами, находящимися в сжиженном состоянии.

Стандартизация емкостей ЕП-40 и ЕПП-40

Параметр Номер
Процесс изготовления 52630
Основные техусловия 1415_004_466214309_008
Соответствие качества РРС.00-047039 RU.АВ17.по1286.

Устройство и конструктивные особенности емкостей ЕП-40/ЕПП-40

Конструкция емкостей идентична. Разница между модели заключается в наличии или отсутствии подогревателя. ЕП-40 и ЕПП-40 конструктивно — это металлические цельносварные сосуды. Они имеющие днища конической формы и оснащены люками, выполняющими одновременно функцию заливной горловины. Для обеспечения надежности и долговечности эксплуатации толщина металлических листов составляет 8 мм.

В случае предстоящей эксплуатации емкостей в условиях минусовых температур, для защиты от промерзания хранящейся жидкой среды резервуары комплектуют теплоизоляционным слоем.

Дополнительно устанавливается (по согласованию с заказчиком) вспомогательное оборудование:

  • устройства, обеспечивающие контроль уровня жидкости в емкости;
  • сигнальные датчики температуры, давления, расхода;
  • приборы для измерения температуры;
  • сигнальные устройства и т.п.

Основные технические параметры емкостей ЕП-40, ЕПП-40

Параметр Ед. изм. Показатель
Ø внутренний м 2
L, длина -/- 9,03
P Кгс/см 70
Верхняя и нижняя граница рабочих температур 0C -14,1… +79,9
Н, высота м 0,9 – 1,6
Т 0C 100
Категория опасности внутреннего содержимого 12.1.007-76 2; 3; 4
Параметры взрывоопасности 12_1_011 2А, 2В, не выше
Цикличность нагружение 1000
Учет особенностей местного климата 15150 УХЛ1 Т1
Уровень сейсмической устойчивость балл 6
Срок службы (расчетный) лет 20

Варианты изготовления емкостей ЕП/ЕПП-40 м3:

ЕП Стандартная комплектация. Каких-либо дополнительных устройств и систем не предусмотрено.
ЕПП

Модель дооборудована эффективно работающим подогревателем. С учетом конструктивных особенностей возможен один из вариантов:

1 – в качестве пароводяного водонагревателя используется трубчатый змеевик, с циркулирующим внутри теплоносителем;

2 – Внутри емкости закреплен электрокабель, который при подключении в сеть нагревается, разогревая жидкую среду

ЕПн Конструкция полностью изготавливается из нержавейки, что позволяет обеспечивать хранение питьевой воды.

Емкости по применению с учетом эксплуатационных температурных режимов, подразделяются на 3 категории:

Категория исполнения Температурный режим Примечание
1 -200С Листовая сталь, поковки, патрубки штуцеров, трубы змеевика
2 -400С
3 -600С

Используемые марки стали:

1 3сп 380
3Гпс 14637
20  -
2 16ГС 19281
09Г2С 4543
10Г2 8479
3 09Г2С 5520
10Г2С1 19281
10Г2 550

Особенности изготовления емкостей подземных ЕП-40/ЕПП-40 м³

Завод РиНМ – современное предприятие, которое имеет все сертификаты соответствия, позволяющие осуществлять процесс производства и последующей реализации емкостей данного типа.

В процессе производства применяются высококачественные материалы, выбор которых зависит, непосредственно, от планируемых условий эксплуатации, свойственных региону, таких как:

  • диапазон температур воздуха;
  • изменения и параметры рабочей среды.

В процессе сварки применяют следующие виды стали:

  • углеродистая;
  • низколегированная;
  • нержавейка.

Для повышения надежности и долговечности эксплуатации емкости, ее внутренняя и наружная поверхности подвергаются антикоррозийной обработке.

При организации транспортировки готовой емкости, с целью защиты поверхности от внешних механических нагрузок и климатического воздействия, готовое изделие снаружи покрывается слоем крафт бумаги повышенной прочности. Ее толщина должна быть не менее 9,0 мм.

Используемые штуцеры ЕП-40, ЕПП-40

Место установки Ø условного прохода, м Ру (кгс/см2) Примечание
Центральный проем 8 250 Для всех технологических мест предусмотрено наличие 1 штуцера
Насосный узел 7 250
Аварийное отверстие 1,5 -
Входной или выходной узлы 2/6,5 -
Вход пара 0,1 160
Уровнемер 0,15 160
Воздушник 0,1 400

Весь процесс производства, комплектации, хранения и транспортировки строго регламентирован. На заводе после окончания изготовления емкости особому контролю подвергаются:

  • правильность формирования и общее состояние швов, полученных после сварки;
  • оценка соответствия требованиям герметичности;
  • внешний осмотр;
  • проверка соответствия всех заданных техническими условиями на изготовление размеров;
  • испытания с помощью создания избыточного давления.
При поставке продукции обязательное требование – передача вместе с сопроводительной документацией Паспорта емкости и Сертификата соответствия.

Чтобы оформить заказ на изготовление емкости ЕП-40 (ЕПП-40) достаточно связаться с менеджером компании и подать соответствующую заявку. Опытный менеджер поможет определиться с выбором и приобрести требуемый вид емкости с учетом оптимального соотношения цены и качества.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

ОБОЗНАЧЕНИЕ НАЗНАЧЕНИЕ
А люк
Б для насоса
В вход продукта
Г выход продукта
Д выход продукта аварийный
Е вход пара
Ж воздушник
З1, 2 для уровнемера
И для термопреобразователя

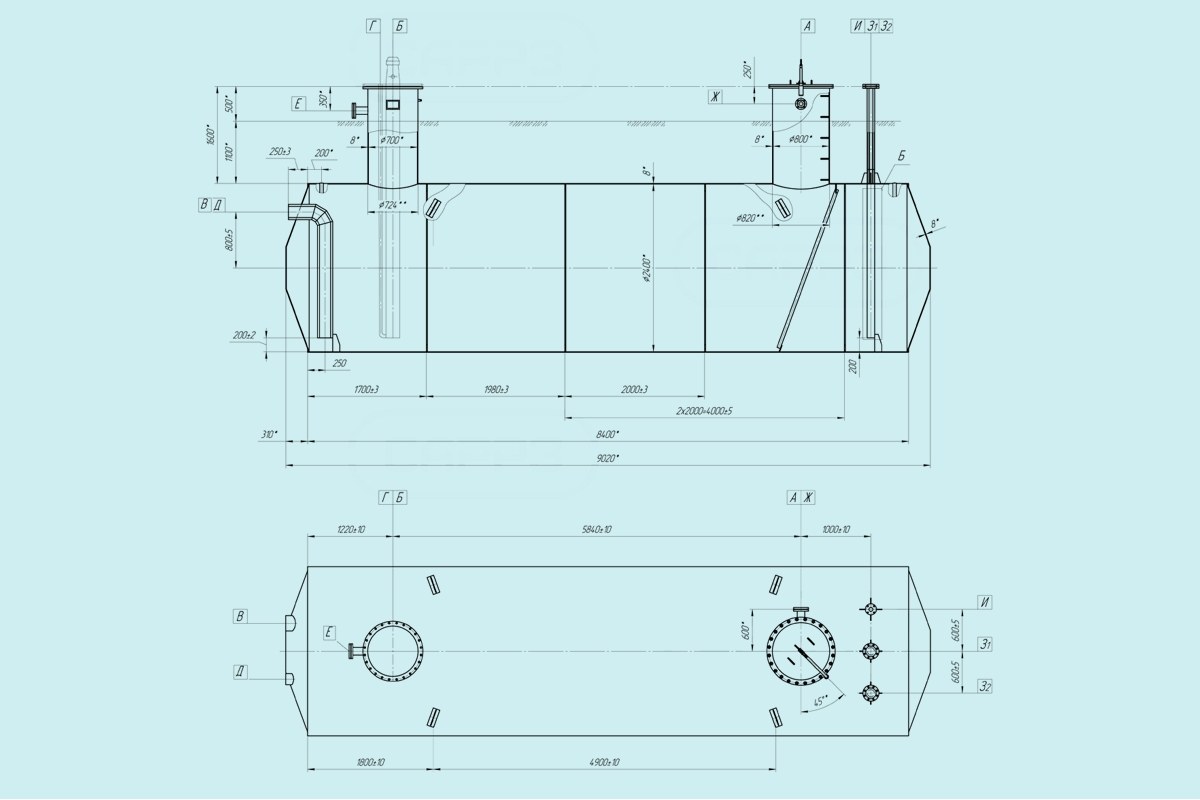

Чертеж

Чертеж Емкость подземная ЕП-40, ЕПП-40
