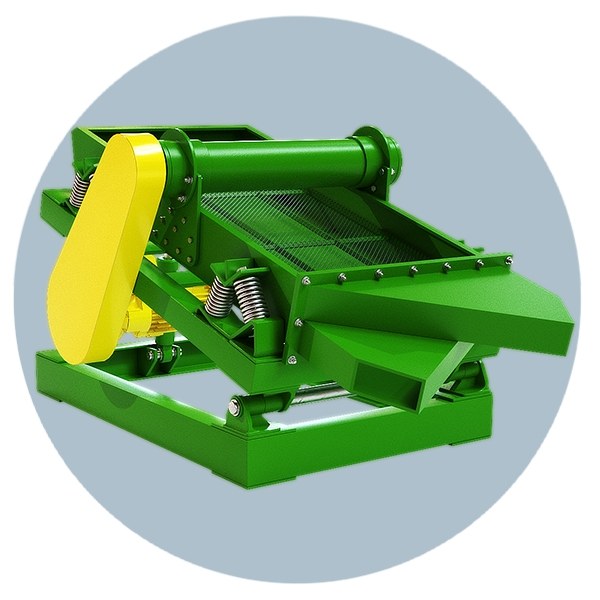

Грохот вибрационный

Грохот вибрационный

Грохот вибрационный (ГВ) – устройство для сухой и мокрой классификации руд, щебня, угля и других минералов. Оборудование разработано для горнодобывающей промышленности, отличается высокой производительностью, простотой конструкции. Для фракционного разделения полезных ископаемых чаще используется стационарный вибрационный грохот модификации ГВ-0,6 М1 с прямолинейным движением сита. Компактный грохот занимает немного места, рассчитан на переработку большого объема измельченной руды или строительных песков. Производительность устройства измеряется по массе обрабатываемого сырья за единицу времени. Она зависит от размера сетчатой рабочей поверхности (длина/ширина сита), крупности фракций. При выборе грохота важно учитывать количество фракций (классификационный показатель).

Преимущества вибрационного грохота

Устройство ГВ-0,6 М1 во время работы не меняет положения. Корпус закрепляется анкерами к любому ровному основанию.

Не требуется больших затрат для обслуживания оборудования.

За счет кругообразного горизонтального движения загрузочного устройства увеличена производительность просеивания.

На вибрационном грохоте перерабатываются сухие смеси и шламы для мокрого грохочения.

У модели ГВ-0,6 М1 длительный срок эксплуатации, межремонтные интервалы зависят от условий и интенсивности эксплуатации.

Конструкция вибрационного грохота

Основа вибрационного грохота – жесткий короб, в котором размещаются главные элементы конструкции:

  • металлическая рама для установки сит из плетеной сетки;
  • электродвигатель-вибраторы;
  • привод для возбуждения циклических колебаний сита;
  • дебалансы с регулируемым углом смещения.

Корпус опирается на пружины, которые принимают на себя колебательные движения при вибрации. С помощью настройки регулируется частота и амплитуда колебаний. Для продления эксплуатационного ресурса привода предусмотрена система защиты от перегрева и скачков напряжения. Эксцентрик сита закрепляется к части загрузочного короба. Через шкив вращательный момент передается на раму.

Для повышения эффективности вибрационного грохота поддерживается настройка вертикального перемещения рабочей рамы. Движение вверх-вниз осуществляется с учетом равномерного распределения материала по просеивающей поверхности.

Технические характеристики ГВ-0,6М1

параметр значение
габаритные размеры устройства ширина 0,9 м
высота 1 м
длина 1,44 м
номинальная мощность используемых приводов 370 В
площадь просеивающей поверхности 0,6 м2
параметры колебаний рамы амплитуда 3 мм
частота 25 Гц
диапазон угла наклона сита от 5° до 10°
размер ячеек сетчатой поверхности ≤8 мм
максимальная крупность надрешетного материала 16 мм
производительность по песку до 6 т/ч
температура эксплуатации +10/+50°С
масса грохота до 360 кг

*размер фракции зависит от параметров ячеек.

Принцип работы вибрационного грохота

Просеиваемый материал подается в загрузочную часть корпуса, равномерно распределяется по ситу. Деление смеси на подрешетную и надрешетную части происходит при включении вибраторов. Просеянные частицы поступают на дальнейшее обогащение, крупные куски удаляются по транспортерной ленте.
