Отстойник воды ОВ

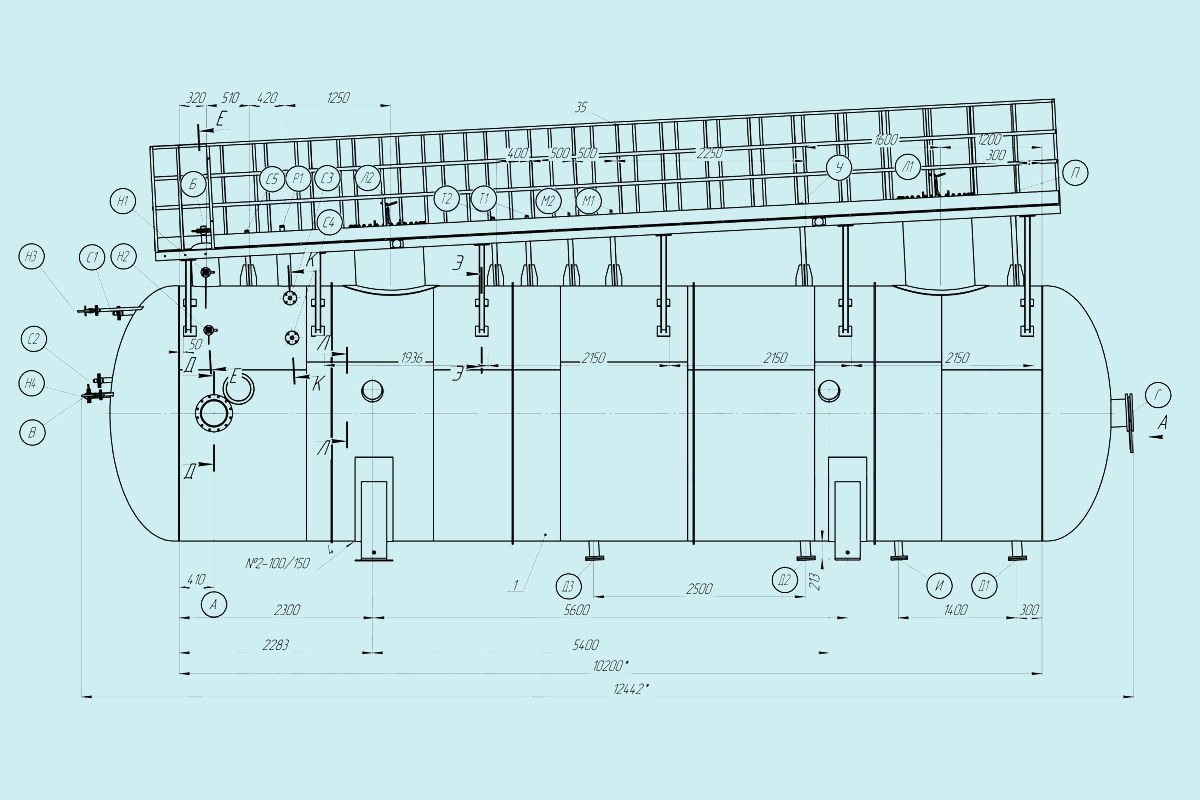

Отстойник воды ОВ – это цельносварной стальной резервуар, выполненный в виде горизонтального цилиндра с выпуклыми днищами. Предназначен для отстаивания пластовой воды с целью ее очищения от нефти и нефтепродуктов. Используют в нефтедобывающей отрасли, на предприятиях по переработке нефти. Устанавливают на поверхности грунта или под землей, ниже точки промерзания. В зависимости от модификации изделия, в стандартную комплектацию может входить утеплитель, обогревающее устройство, насосное оборудование.



Предлагаемая продукция

Завод Резервуаров и Негабаритных Металлоконструкций производит отстойники воды ОВ разных размеров и комплектации. Продукция представлена в следующих модификациях:



Технические параметры	Отстойник воды
	ОВ-50	ОВ-100	ОВ-200
Объем, м³	50	100	200
Диаметр цилиндрической части, м	2,4	3	3,4
Длина резервуара, м	11,44	14,68	23,28
Толщина стенки, мм	10		14
Расчетный вес изделия, кг	9060	14755	32332



По требованию заказчика мы изготовим аппарат любой степени сложности, укомплектуем необходимым оборудованием, контрольно-измерительными приборами.



Принцип работы

Отстойник воды ОВ может быть изготовлен в горизонтальном или вертикальном исполнении. Несмотря на это, принцип работы остается неизменным, основан на силе притяжения. Пластовая вода подается с верхней или нижней части корпуса, зависит от технических характеристик конкретной модели.



Попадая в резервуар, происходит естественный процесс разделения составляющих жидкости в соответствии с плотностью ее компонентов. Газ выходит через специальный клапан. Нефть легче воды, поднимается и занимает верхний уровень. Вода размещается на среднем уровне, а более тяжелые частицы оседают на дно.



Спустя время, через патрубки, расположенные на разном уровне, выпускают газ, сливают нефтесодержащую жидкость, затем – очищенную воду. Тяжелые частицы удаляют в результате чистки отстойника, которую проводят в соответствии с регламентом используемой технологии.



На выходе остается вода с содержанием нефти не больше 30-40 мг/л, механических примесей – до 20 мг/л. Полученное сырье подвергают дальнейшей очистке и переработке в соответствии с поставленными задачами.



Технические характеристики

Отстойник воды ОВ предназначен для очистки пластовой воды от нефтесодержащих примесей, газа, тяжелых частиц. Имеет следующие технические характеристики:



Технические параметры	Отстойник воды
	ОВ-50	ОВ-100	ОВ-200
Объем, м³	50	100	200
Рабочая среда	Пластовая вода
Рабочая температура, °C	от -60 до +100
Рабочее давление, МПа	1	1,6	2,5
Производительность, м³/сутки	2000	7500	15000
Сейсмичность, баллы	8
Расчетный срок эксплуатации, лет	20



При соблюдении правил применения, своевременном техническом обслуживании период работы можно увеличить на десятилетие.



Исходный материал

Отстойник воды ОВ изготавливают из листового проката конструкционной углеродистой, низколегированной стали. Мы предлагаем использовать следующие марки стали:

• сталь Ст3 (при температуре окружающей среды до - 30°C);
• сталь 09Г2С-12 (при температуре окружающей среды до - 40°C);
• сталь 09Г2С-15 (при температуре окружающей среды до - 60°C).

Также учитываются условия эксплуатации, технологические требования к изготавливаемой продукции. Выбор остается за заказчиком, однако наши специалисты могут рассчитать проектную документацию, бесплатно проконсультировать, предоставить обоснованные решения использовать тот или иной материал. По требованию заказчика может быть использована легированная нержавеющая или двухслойная сталь.



Для увеличения стойкости к коррозии используют горячее оцинкование, грунтовку и лакокрасочные материалы на основе цинка.



Штуцера, их назначение

Для подключения отстойника воды ОВ к коммуникациям, техническому оборудованию, контрольно-измерительным приборам используют штуцера. Они имеют следующие технические характеристики:



Назначение штуцеров	Отстойник воды
	ОВ-50		ОВ-100		ОВ-200
	Диаметр, мм	Расчетное давление, МПа	Диаметр, мм	Расчетное давление, МПа	Диаметр, мм	Расчетное давление, МПа
Вход пластовой воды	200	1,6	200	1,6	300	1,6
Выход нефти	100		100		150
Выход очищенной воды	200	1	300	1	400
Подключение предохранительного клапана	100	1,6	100	1,6	150	2,5
Дренаж	150			1		1,6
Технологический люк	600	1	600		500



Размеры штуцеров для дополнительного оборудования рассчитывают под каждое изделие индивидуально, исходя из поставленных задач производственного цикла.



Применение

Отстойник воды ОВ изготавливают по нормам ГОСТ 26 291-94. Используют в нефтегазовой отрасли, на предприятиях по переработке сырой нефти, эмульсий. Изделие устанавливают на поверхности грунта либо под землей на металлические или железобетонные опоры, надежно закрепляя хомутами.



Для использования резервуара в холодных климатических поясах его утепляют, размещают в грунте ниже точки промерзания, комплектуют обогревающими устройствами.



При наличии в рабочей среде сероводорода с парциальным давлением превышающем 0,0003 МПа требования к изготовлению отстойников воды ОВ должны соответствовать РД26-02-63-87.



Завод Резервуаров и Негабаритных Металлоконструкций изготовит отстойники воды ОВ в соответствии с требованиями заказчика. Действует доставка продукции по всей территории России, в страны ближнего зарубежья. Для каждого клиента предусмотрен индивидуальный подход, бесплатная консультация, удобная форма оплаты. Оптовые покупатели, постоянные деловые партнеры могут рассчитывать на гибкую систему скидок, дополнительные бонусы. Мы поставляем запасные и комплектующие части в течение всего срока эксплуатации изготовленной нами продукции.
