Резервуар горизонтальный РГС-5 м3

Резервуар горизонтальный РГС-5 м3

Резервуар горизонтальный РГС-5 м³: назначение, описание, стандартизация

Резервуары горизонтальные стальные наземного (подземного) типа РГС-5 м³ – это специальные герметичные емкости, широко применяемые в различных сферах народнохозяйственной деятельности. Отличительная особенность стальных резервуаров – компактность и вместительность, а также надежность и долговечность эксплуатации.

Специализированный «Завод Резервуаров и Негабаритных Металлоконструкций» предлагает продукцию высокого качества, по всем параметрам соответствующую требованиям ГОСТ 17032-2010 и иных отраслевых стандартов. У нас самые низкие цены и самые высокие гарантии качества!

Назначение резервуаров РГС-5 м³

Горизонтальные резервуары РГС-5 устанавливаются на различных предприятиях, чья деятельность связана со сферой нефтегазовой промышленности. В этих стальных емкостях обеспечивается накопление, кратковременное/длительное хранение и дозированный отпуск следующих жидкостей:

  • Светлые и темные нефтепродукты;
  • Горюче-смазочные материалы;
  • Техническая вода;
  • Вода для тушения пожаров.

Для обеспечения эффективной эксплуатации технологической емкости важно чтобы плотность рабочей жидкости не превышала 1тс/м³.

Для давления внутри емкости предусмотрены строгие ограничения:

Тип изделия Ед. изм. Параметр
Плоское дно Кгс/см² 40,0
Коническое -/- 10,0
В вакууме -/- 10,0

Стандартизация резервуаров  РГС-5 м³

По своей конструкции модель РГС-5 представляют собой металлические цилиндры с днищем плоской или конической формы. Размеры строго регламентированы (2,8х1,8х2,8 м), а в комплекте с емкостью идет горловина и патрубки.

Процесс изготовления регламентируется следующими нормами:

№ п/п Наименование документа Номер Содержание
1 ГОСТ 17032-2010 Технические условия на производство резервуаров
2 -/- 9.307-89 Нанесение антикоррозийного покрытия
3 -/-

9.302-88;

9.308-85

Дополнительное защитное покрытие от коррозии и старения
4 ГОСТ Р 53295-2006 Обработка для огневой защиты

В зависимости от температуры окружающей среды и сферы применения, резервуары РГС-5 могут изготавливаться из следующих марок стали:

Марка T°C
Ст3 ≤ -40
09Г2С ≤ -40

Широко используются различные марки нержавеющей стали: 20Х13Н4Г9, 12Х18Н9; 12Х18Н10Т и другие. Их состав и свойства регламентируются по ГОСТ 5582-75.

Дополнительные требования к изготовлению и эксплуатации резервуаров РГС-5 м³

Данные емкости могут эксплуатироваться при внешних температурах, колеблющихся в пределах: -10 … + 35°C. Конструкция изделия определяет 2 возможных способа установки: над поверхностью земли и в котловане. При этом уровень влажности грунта не имеет принципиального значения.

Для обеспечения экологических норм безопасности и предотвращения утечек ГСМ емкости изготавливаются с 2 стенками и дополнительно комплектуются:

  • Системой, обеспечивающей контроль состояния пространства внутри между стенками;
  • Элементами для предупреждения о угрозе утечки;
  • Датчики, предупреждающие о приближении к предельно допустимому уровню;
  • Деаэрацию.

В соответствии с ТУ, определенными ГОСТ 17032-2010 предусмотрены следующие тех. х-ки РГС-5:

НАД ПОВЕРХНОСТЬЮ:

№ п/п Наименование Ед. изм-я. Параметр Примечание
1 Давление в системе МПа В соответствии с ТУ налива рабочее
2 Р рабочее в теплообменнике -/- 0,4
3 Диапазон температур рабочей среды °C 0 … + 90
4 Минимум нагрева стенок Ст3пс4 09Г2С-8 °C

 - 40

- 60


5 Толщина стенок корпуса мм    4/8
6 Установленный срок эксплуатации лет   10
7 Сейсмичность балл  6 По 12-бальной шкале

Требования к нефтепродуктам:

Тип Класс опасности Стандарт Номер
Токсичные, 4 ГОСТ 12.1007-76
Взрывоопасность Категория 11А -/- 513330. 11-99
Группа взрывоопасности Т3 -/- 513330. 5-99

В теплообменном устройстве среда должна быть жидкой, нетоксичной и безопасной.

ПОДЗЕМНОЙ УСТАНОВКИ:

№ п/п Наименование Ед. изм-я. Параметр Примечание
1 Давление в системе МПа В соответствии с ТУ налива рабочее
2 Предельно допустимое Р -/- 0,04 избыточное
3 Р рабочее в теплообменнике -/- 0,8
4 Диапазон температур рабочей среды °C 0 … + 90
 5 Минимум нагрева стенок Ст3пс4 09Г2С-8 °C  - 40; - 60
6 Толщина стенок корпуса мм 8/8
  Глубина засыпки м 1,3
7 Установленный производителем эксплуатационный ресурс лет 10 При соблюдении условий эксплуатации
8 Уровень сейсмичности балл 6 По 12-бальной шкале

Находящаяся в резервуарах жидкая, нетоксичная, взрыво- и пожаробезопасная среда должна соответствовать:

Тип Класс опасности Стандарт Номер
Темные нефтепродукты Токсичные, 4 ГОСТ 12.1007-76
Взрывоопасность Категория 11А -/- 513330. 11-99
Группа взрывоопасности Т3 -/- 513330. 5-99

Комплектность емкости РГС -5

Помимо непосредственно емкости объемом 5 м³ в комплект изделия входят:

  • Люк-лаз с герметично закрывающейся крышкой;
  • Строповочные рымы (4 шт.);
  • Опорные элементы (ложементы) – 2 шт.;
  • 13 различных видов патрубков (от линии наполнения, до визуального контроля уровня в емкости);
  • Крепеж для температурного датчика.

Коррозийная защита резервуаров РГС - 5 м³

Выполнена по ГОСТ 9.307-89, а дополнительное покрытие по ГОСТ 9.302-88; 9.308-85. Предусматривает: покрытие корпуса снаружи грунтом и эмалью, обладающей высокими антикоррозийными свойствами.

А также дополнительно (по согласованию с заказчиком):

  • Дополнительную гидроизоляционную защиту;
  • Утепление (установка теплоизоляционного слоя);
  • Систему обогрева;
  • Антикоррозийное покрытие внутри (обеспечивает существенное увеличение эксплуатационного ресурса.

Компания Завод Резервуаров и Негабаритных Металлоконструкций является производителем высококачественных резервуаров. Чтобы заказать РГС-5 м³ и на выгодных условиях приобрести изделие, свяжитесь с менеджером компании. В комплекте с емкостью обеспечивается передача всей необходимой технической документации, а также калибровочной таблицы.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

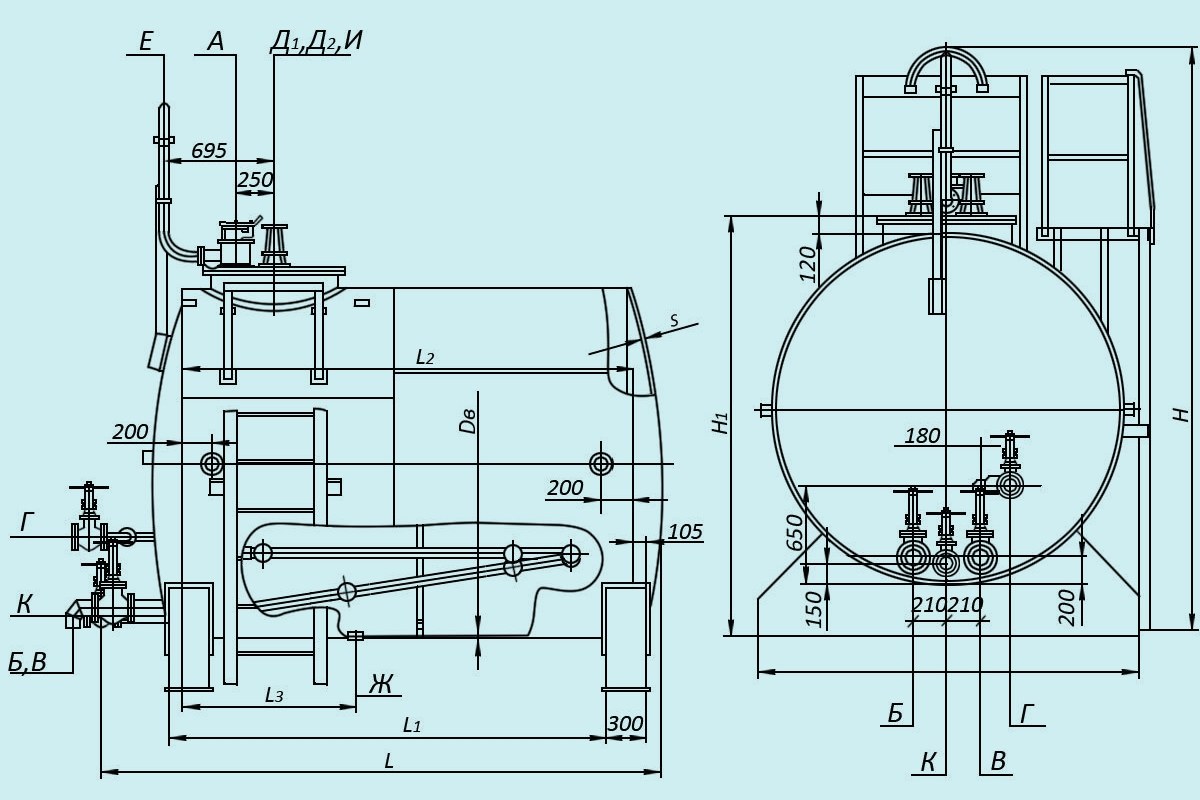

ОБОЗНАЧЕНИЕ ШТУЦЕРА

НАЗНАЧЕНИЕ

А

люк замерный, уровнемер

Б

выход продукта

В

вход продукта

Г

вход теплоносителя

Д1, Д2

механизм управления хлопушей

Е

вентиляционная труба, предохранительно-впускного клапана

Ж

грязе-спускная пробка

К

выход теплоносителя

И

люк

Чертежи
