Резервуар вертикальный РВС 3000 м3

Резервуар вертикальный РВС 3000 м3



Резервуар вертикальный РВС-3000 м³ – это цельносварной металлический сосуд в форме цилиндра, имеющего ровное или конусообразное днище, стационарную коническую крышу с понтоном или без него, либо с поплавковой камерой. Изделие соответствует межгосударственному ГОСТ 31385 от 2016 года, СТО-СА-03-002 от 2009 года. Производят корпус резервуара из конструкционной углеродистой, низколегированной, нержавеющей стали методом рулонной, полистовой, комбинированной сборки. Применяют в нефтеперерабатывающей отрасли, пищевой промышленности, на химических предприятиях, в сельском хозяйстве для временного хранения жидкостей, имеющих плотность до 1600 кг/м³. Сборка металлоконструкции происходит на месте предполагаемой эксплуатации на поверхности грунта.



Предлагаемый модельный ряд

Завод РиНМ изготавливает резервуар вертикальный РВС-3000 м³ в стандартной модификации по типовому проекту и под заказ. Модельный ряд вертикальных емкостей данного типа выглядит следующим образом:



Модель резервуара	Особенности металлической конструкции
РВС-3000	Стационарная крыша без понтона
РВСП-3000	Стационарная крыша с понтоном
РВСПк-3000	Поплавковая крыша



По заказу клиента мы изготовим резервуар РВС-3000 с дополнительной защитой по типу «стакан в стакане» для хранения особо опасных веществ. Рассчитаем размеры, технологические особенности, изготовим и установим люки, штуцера, лестничные пролеты, площадки для обслуживающего персонала. Оградим конструкцию металлическими ограждениями, предотвращающими несанкционированный доступ посторонних лиц, животных. Укомплектуем емкость технологическим оборудованием, контрольно-измерительными приборами, автоматическими системами управления производственными процессами, пожаротушения.

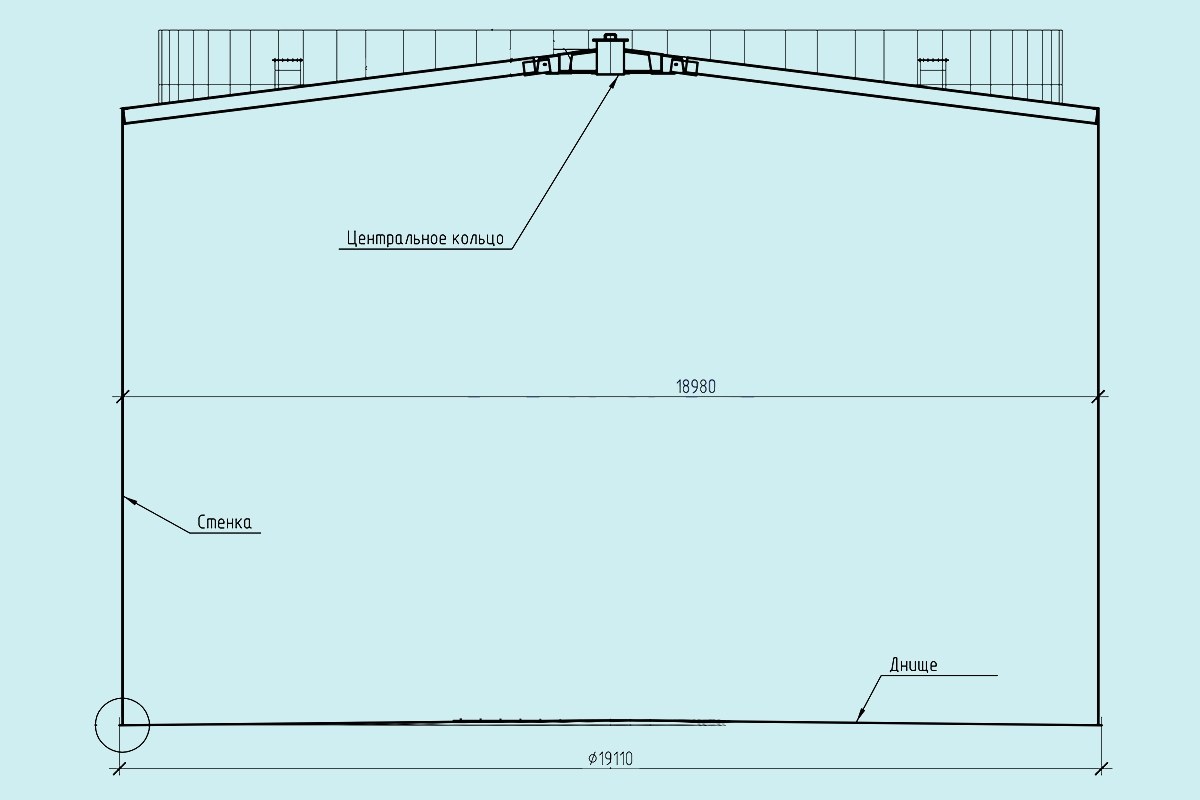

Размеры, вес резервуара вертикального РВС-3000 м³

Одинарный резервуар РВС-3000, выполненный по типовому проекту, соответствует нормам межгосударственного стандарта № 31385 от 2016 года. Размеры, вес изделия выглядят следующим образом:



Наименование емкости	Объем, м³	Диаметр, мм	Высота металлической конструкции, мм	Вес изделия, кг
Резервуар РВС	3000	18980	12000	87906



Днище конусообразное



Диаметр, мм	Число окраек, шт.	Толщина в центре, мм	Толщина по краям, мм	Уклон от центра к стенкам	Вес, кг
18980	10	5	8	1:100	13429



Стенка



Число горизонтальных поясов, шт.	Толщина нижней части, мм	Толщина верхней части, мм	Вес, кг
8	9	6	38600



Крыша стационарная конусообразная



Диаметр, мм	Число балок, шт.	Толщина металла, мм	Угол наклона, °	Вес, кг
18980	32	5	4,76-9,46	22795



Расчетный вес прочих металлических конструкций



Наименование конструкции	Вес, кг
Лестница	1190
Люки, штуцера	1378
Технологическая площадка	3105
Комплектующие части	1709
Силовые каркасы	5700



Собирают резервуар РВС-3000 на месте монтажа методом сваривания заранее подготовленного листового или рулонного проката. Предварительно подготавливают технологическую площадку, подводят подземные коммуникации.



В отделе проектирования завода РиНМ специалисты рассчитают проектную документацию изделия в соответствии с условиями его применения, нормами государственных стандартов, требованиями заказчика. Теоретические знания, большой практический опыт, наличие современного высокоточного оборудования позволяют нашим работникам выполнять заказы любой сложности в оговоренные сроки. Внутренний ОТК предприятия гарантирует соблюдение технологических норм на всех этапах производства. Каждое изделие подвергают штатным испытаниям, после чего выдается технический паспорт, сертификат качества, гарантийный талон. Полный пакет сопроводительных документов межгосударственного стандарта облегчает прохождение проверок местных контролирующих органов, как в нашей стране, так и за рубежом. При необходимости, мы предоставим дополнительную документацию, проведем ремонт или модернизацию резервуара. Комплектующие, запасные части выпускаются в течение всего срока эксплуатации изделия.



Применение резервуара РВС-3000

Вертикальный стальной резервуар РВС-3000 м³ универсален, его применение зависит от используемой марки стали, особенностей конструкции, технических параметров оборудования. Предназначена емкость для принятия, временного хранения, выдачи сырой нефти, нефтяных продуктов в жидком состоянии, воды, жидких веществ растительного происхождения, химических реагентов, суспензий, других технологических жидкостей.



Следовательно, изделие востребовано на нефтеперерабатывающих предприятиях, в пищевой промышленности, химическом производстве, сельском хозяйстве.



Рабочие характеристики резервуара РВС-3000 м³:



Рабочие характеристики	Числовое значение
Плотность рабочей жидкости, кг/м³, не больше	1600
Избыточное внутреннее давление в газовом пространстве, кПа	5
Разрежение в газовом пространстве, Па, не больше	500
Рабочая температура корпуса, °C	от -65 до +160
Сейсмичность, баллы, не больше	9
Гарантийный срок эксплуатации, лет	5
Расчетный срок эксплуатации, лет, не меньше	50



Наземное вертикальное расположение резервуара экономит полезную площадь предприятия, позволяет установить конструкцию в удобном месте для обеспечения беспрерывного производства. Закачивают рабочую жидкость в резервуар с помощью насосов, сливают – самотеком, либо под воздействием насосного оборудования.





Завод РиНМ производит, реализует резервуары вертикальные РВС-3000 м³ в стандартной комплектации и под заказ. Предусмотрен индивидуальный подход к каждому клиенту, действует наличный, безналичный расчет. Постоянные деловые партнеры могут рассчитывать на гибкую систему скидок, особые условия. Оформить заявку можно на сайте. Консультация бесплатная по телефону, электронной почте. Подробная информация у менеджера.



Рассчитать стоимость или купить "Резервуар вертикальный РВС 3000 м3" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.

Широкая номенклатура изготавливаемая нашим предприятием ценится надежностью конструкций и высокими техническими характеристиками, мы изготавливаем как габаритные так и негабаритные металлоконструкции и прочие металлоизделия,  емкости, сосуды, аппараты.

Весь штат нашего предприятия – это высококвалифицированные специалисты !

Собственный цех горячего оцинкования , позволяет произвести антикоррозионное покрытие согласно нормативам по ГОСТ 9.307-89, а так же покрытие от коррозии и старения по ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012.

Так же мы всегда готовы предоставить услуги по огнезащитной обработке и конструктивной огнезащите по ГОСТ Р 53295-2006

РазработкаКМД– от 1-го дня.

Перевезем, доставим все необходимые металлоконструкции, комплектующие и емкости до Вашего объекта в любой город России!

Для оформления заказа и определение ценовой политики в Челябинск на "Резервуар вертикальный РВС 3000 м3" Вам достаточно набрать по телефону +7 (351) 202-01-85 или отправить заявку на наш электронный адрес chelyabinsk@rezervuar-met.ru
