Стальной цилиндрический резервуар с вертикальной установкой, номинальным объемом 400 м³ широко применяется в промышленности. В нем, на относительно небольшой площади можно организовать хранение и технологическое использование в производстве вязких, жидких и сыпучих материалов. Завод Резервуаров и Негабаритных Металлоконструкций предоставляет возможность заказать и купить по экономически выгодной цене – резервуары вертикальные РВС 400 м³ по типовому, или разработанному по техническому заданию потребителя, проекту, производимые с учетом норм промышленной безопасности.
Назначение
Проектирование, изготовление, монтаж и испытания типовых изделий осуществляется по техническим условиям ГОСТ 31385-2016. Стандартом установлены требования, обеспечивающие безаварийную эксплуатацию и механическую надежность сооружений для нужд нефтедобычи, переработки и транспортировки нефтепродуктов, в качестве отстойников нефтесодержащих стоков и пластовых вод, для хранения противопожарного водного ресурса, минеральных удобрений, слабоагрессивных химических веществ и пищевых продуктов в жидком состоянии.
Описание конструкции
РВС 400 м³ является сварным сооружением из листовой стали. Согласно ГОСТ – обозначение РВС применяется для наземных, резервуаров вертикальных стальных – со стационарной крышей, без понтона. Вертикальная стенка сформирована из 5 поясов, каждый из которых представляет собой цилиндрическую обечайку. Заготовки соединены плотнопрочнымм сварным швом – в единое рулонированное полотнище. Кроме стенки элементами конструкции являются:
Крыша и стенка, оборудуется врезными, герметично укрепленными: патрубками, опорными элементами под трубную обвязку, смотровым люком, кронштейнами для закрепления лестницы и площадки. Размещение устройств – согласно проекту.
Сборку конструкции осуществляют на месте эксплуатации. Кромки заготовок вальцованы под сварку. Соединение заготовок осуществляется двусторонними стыковыми сварными швами, с полным проплавлением.
Размеры РВС 400 м³
Конструкция имеет размеры, обеспечивающие устойчивость и равномерность распределения нагрузок от собственного веса, рабочей среды и внешних воздействий.
Таблица 1. Типовые размеры элементов конструкции
Наименование параметра |
Значение |
Внутренний диаметр резервуара, мм |
8530 |
Толщина металла днища, стенки и крыши, мм |
6, в том числе припуск на коррозию – 1 мм |
Высота стенки цилиндра, с разбивкой по поясам, мм |
7500 (5/1500) |
Общая высота сооружения, мм |
9060 |
Высота защитного ограждения, мм |
Лестниц – 1000; площадок обслуживания – 1250 |
Высота крыши, мм |
1500 |
Угол конуса крышки к плоскости основания |
20° |
Расчетная масса одно стенного резервуара, с учетом технологического и вспомогательного оборудования, т |
19,2 |
Завод РиНМ принимает заказы на резервуары с защитной стенкой. Конструкция включает внутренний резервуар, под наполнение рабочей средой и наружную, стальную оболочку.
Эксплуатационные характеристики
Проект РВС 400 м³ рассчитан на механическую надежность и долговечность. Изделия оборудованы дыхательными и предохранительными клапанами, предотвращающими образование избыточного уровня давления и вакуума – в газовом пространстве РВС.
Таблица 2. Условия эксплуатации
Характеристика |
Допустимые значения |
Диапазон температур корпуса |
Min – 65°C, max +160°C |
Плотность продукта наполнения |
В пределах 1600 кг/м³ |
Избыточное давление в газовом пространстве |
Не более 5000 Па |
Уровень сейсмичности в месте установки |
9 баллов по шкале MSK-64. |
Резервуары вертикальные, с номинальной вместимостью 400 м³ выполняются с системой противопожарной защиты, включающей сигнализаторы и установки тушения огня. В комплект сертифицированного изделия входят молниезащита и заземление корпуса. Защитные меры РВС 400 м³ от электростатической и магнитной индукции зависят от свойств продукта наполнения и материального исполнения резервуара.
Требования к стали
Элементы конструкции резервуара подразделяются на основные и вспомогательные, по степени ответственности. К стали для основных элементов предъявляются повышенные требования по степени раскисления. Марки стали подбирают в зависимости от климатического расположения резервуара: в умеренном климате Ст3, в холодном климате – 16ГС, 09Г2С. Заказчик может включить в техническое задание нержавеющие и другие марки стали, отвечающие требованиям по классу прочности и свариваемости.
Изделия имеют надежную антикоррозионную защиту. Наружная и внутренняя поверхности – оцинкованные. Дополнительно наносятся покрытия грунтовкой ГФ-021 или эмалью ПФ-115. По требование заказчика используем битумные и эпоксидные материалы.
Выгодное предложение от Завода РиНМ
Приглашаем оформить заказ и купить резервуары РВС 400 м³, имеющие веские преимущества относительно резервуарных сооружений других поставщиков. Мы предлагаем:
Позвоните по номеру телефона Завода РиНМ, направьте техническое задание на электронный адрес. При необходимости получите компетентную консультацию нашего технического специалиста. Работам с заказчиками в России и в странах ближнего зарубежья.
Рассчитать стоимость или купить "Резервуар вертикальный РВС 400 м3" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.
Широкая номенклатура изготавливаемая нашим предприятием ценится надежностью конструкций и высокими техническими характеристиками, мы изготавливаем как габаритные так и негабаритные металлоконструкции и прочие металлоизделия, емкости, сосуды, аппараты.
Весь штат нашего предприятия – это высококвалифицированные специалисты !
Собственный цех горячего оцинкования , позволяет произвести антикоррозионное покрытие согласно нормативам по ГОСТ 9.307-89, а так же покрытие от коррозии и старения по ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012.
Так же мы всегда готовы предоставить услуги по огнезащитной обработке и конструктивной огнезащите по ГОСТ Р 53295-2006
РазработкаКМД– от 1-го дня.
Перевезем, доставим все необходимые металлоконструкции, комплектующие и емкости до Вашего объекта в любой город России!
Для оформления заказа и определение ценовой политики в Челябинск на "Резервуар вертикальный РВС 400 м3" Вам достаточно набрать по телефону +7 (351) 202-01-85 или отправить заявку на наш электронный адрес chelyabinsk@rezervuar-met.ru
Цены от производителя
Гарантия качества
Комплектация объектов под ключ
Производим монтаж/демонтаж
Оперативная доставка в любой регион
Быстрые сроки поставки,
четкое соблюдение сроков
Персональный подход
Гарантийное обслуживание
Разработка КМД от 2-х
рабочих дней
Составление КП от 15 минут
Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

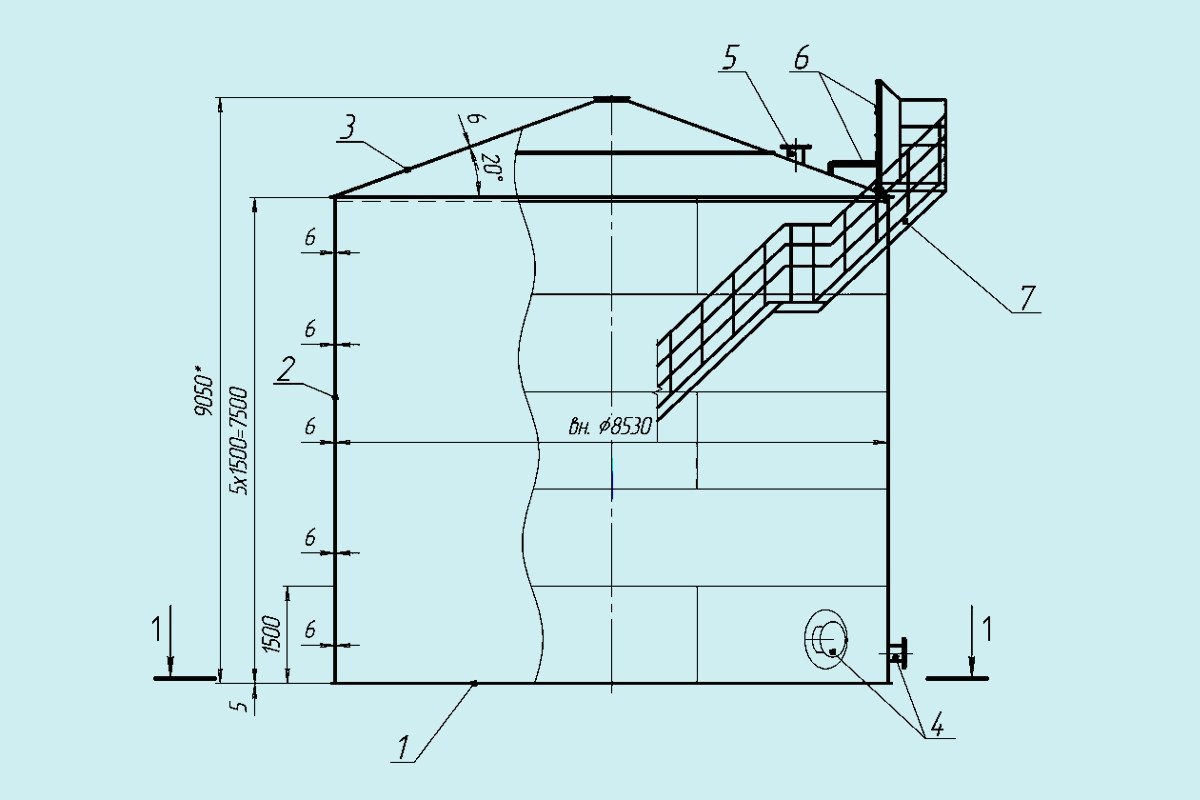

1- днище, 2 - стенка, 3 - крыша, 4, 5 - люки и патрубки, 6 - площадка кольцевая и ограждение, 7 - лестница кольцевая
