Сосуд для хранения СУГ 25 м3

Сосуд для хранения СУГ 25 м3

Назначение, особенности изготовления и применения сосудов для СУГ, объемом в 25 м³

Емкостное оборудование, газгольдеры, представляет конструктивно стандартный металлический сосуд, используемый для накопления и дозированной раздачи сниженного газа (сокр. – СУГ). Емкостное оборудование относятся к категории сварных металлоконструкций, к которым предъявляются повышенные требования по качеству применяемых в процессе изготовления материалов. На основании требований, указанных в ПБ 09-566-03 готовые сосуды должны соответствовать требованиям технологической среды в вопросах коррозийной стойкости и иметь расчетный срок эксплуатации не менее 20 лет.

Завод Резервуаров и Негабаритных Металлоконструкций предлагает широкий выбор специальных стальных хранилищ для сжиженного газа, изготовленных с учетом особых требований к ТБ.

Стандартизация

Разработка проекта, процесс производства, а также практическая эксплуатация емкостей для СУГ строго регламентирована с учетом требований ряда отраслевых стандартов:

Параметр

Документ

Номер

Общие техусловия

ГОСТ Р

52630

ТБ на объектах, использующих газгольюеры

ПБ

12.609.03

Разработка проекта, производство, передача в пользование.

03.584.03

Особенности эксплуатации

03.576.03



Описание

Каждый сосуд – это цельносварной металлический корпус цилиндрической формы с выпуклыми днищами.

  • Может размещаться: вертикально/горизонтально.
  • Снизу и сверху корпуса (на стадии разработки проекта) предусматриваются отверстия для подключения к трубопроводной обвязке.
  • Отверстия по ПБ не выполняют в местах сварных швов.
  • Корпуса устанавливают на специальные опоры седлового типа, их размеры и количество определяются индивидуально (с учетом обеспечения максимальной устойчивости к опрокидыванию).

Условия эксплуатации

Параметр

Значение

Примечание

Давление хранящейся смеси,

1,60 МПа

Не выше

Температура стенок

- 60 … + 50°С

При более низких температурах необходимо использовать доп. устройства для обогрева.

Уровень сейсмической опасности

≤ 7 баллов







Сфера применения

Емкости широко применяются в следующих отраслях народного хозяйства:

  • Предприятия нефтегазовой сферы;
  • Обеспечение жизнедеятельности жилых корпусов, МКД, офисных, промышленных зданий, иных сооружений;
  • Газозаправочные станции;
  • Предприятия машиностроительного, судостроительного, сельскохозяйственного комплексов и т.п.

Готовые резервуары СУГ, предназначенные для хранения пропана, бутана и пропанобутановой смеси, могут размещаться как над поверхностью грунта, так и под землей. По конструкции баллоны могут быть:

  • Одностенные. Это наиболее распространенный вид изделий.
  • Двустенные. (изготавливаются по принципу «1 в 1»). Свободное пространство между стенками наполняют специальным жидким составом или газом для сигнализации при утечке и в случае возникновения аварийной ситуации.



Эксплуатационные параметры

Завод РиНМ осуществляет прямые поставки СУГ, изготовленных по правилам, установленным стандартами, а также по специализированным заказам. Сосуды с внутренним объемом 25 кубометров пользуются повышенным спросом у самых разных категорий пользователей. Готовые изделия имеют следующие основные параметры:

Характеристика

Ед. изм.

Значение

Примечание

Предназначение (среда)

-

пропанобутановая смесь или иной сжиженный газ



V, объем номинальный

м³

25,0



Предельно допустимые параметры наполнения

%

До 85



V сосуда внутренний,

м³

21,25



Особенности конструктивного исполнения

тип

- одностенный;

- двустенный



Р в системе

МПа

1,60



Р теоретич.

1,80



Р на стадии испытания (пробы)

2,03



Температура эксплуатации, диапазон

°С

- 40 …

+ 45



Материал, используемый для изготовления

Листовой металл

09Г2С



S, толщина стальной стенки

мм

10 – 22,0

В зависимости от типа сосуда

Группа аппарата



1

ОСТ 26.291.94

Классификация по степени опасности

класс

4

ГОСТ 12.1.007.76

Пожароопасность

категория

высокая

ГОСТ 12.1.004.91

Взрывоопасность

группа

IIa-T3

ГОСТ 12,1,001,78

Наличие антикоррозийной защиты

Для подземных сосудов

Подлежит обработке с помощью антикороозийной защиты весьма усиленного типа

ГОСТ 9.602

Установленный эксплуатационный ресурс

лет

20





Габариты

При наземном способе установки

Параметр

Ед. изм

Значение

D, диаметр

см

200,0

L, длина

см

812,0

H, высота

см

232,0

M, масса одностенного

т

5,62

M, масса двустенного

т

10,60



Подземного исполнения

Параметр

Ед. изм

Значение

D, диаметр

см

200,0

L, длина

см

810,0

H, высота

см

288,0

M, масса одностенного

т

5,62

M, масса двустенного

т

10,60



Используемые штуцеры

Для обеспечения эффективной работы сосудов, контроля безопасности эксплуатации и выполнения технологических процессов в конструкции емкостного оборудования предусмотрена возможность установки следующих типов штуцеров:

Назначение

Количество

Øn, mm

P, МПа

Вход

1

50,0

1,6

выход

1

50,0

Связующий по газовой среде

1

32,0

Под предохранительный клапан

2

М72х2

Уровнемер

1

К2

манометр

1

G3/4

Дренажная система

1

32,0

Люк

1

500,0





Требования по соответствию сейсмической опасности

Современные технологии изготовления, качественное сырье, автоматизация производства и строгий контроль качества обеспечивают емкостному оборудованию, изготавливаемому и поставляемому компанией Завод РиНМ устойчивость к сейсмической активности вплоть до 9 баллов.



Предложение для заказчиков

Завод Резервуаров и Негабаритных Металлоконструкций предлагает сосуды, емкостью в 25 кубометров для СУГ, изготовленные по типовым проектам. При необходимости, заказчик может внести определенные конструктивные изменения и все они будут учтены в ТЗ на изготовление.

Для подачи заявки на изготовление данного типа емкостного оборудования достаточно сделать всего один телефонный звонок менеджеру компании!



Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

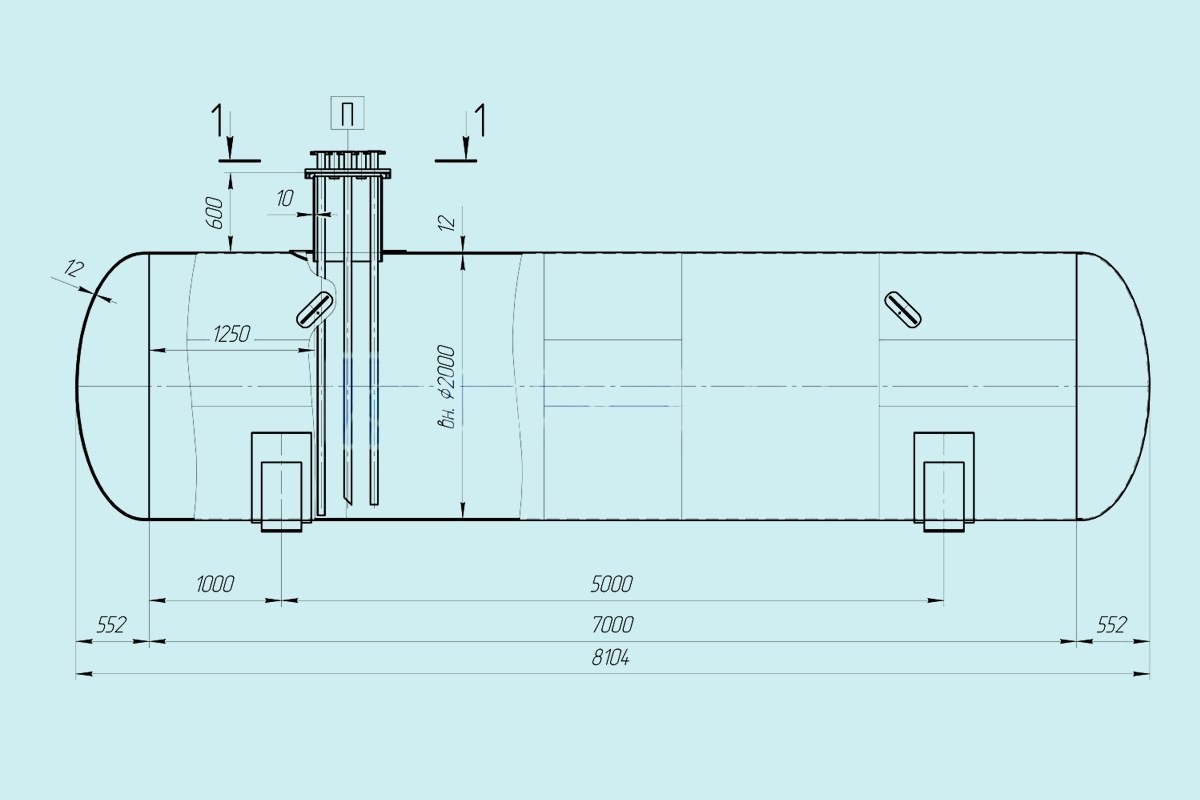

Чертежи
