Сосуд для хранения СУГ 50 м3

Сосуд для хранения СУГ 50 м3

Завод РиНМ предлагает купить сосуды для хранения СУГ 50 мЗ напрямую от производителя по выгодным ценам. Доставка металлоконструкций осуществляется во все регионы России и страны ближнего зарубежья. Оплата наличными или безналичный расчет.

Описание

Резервуар объемом 50 мЗ предназначен для хранения сжиженного газа под давлением до 1,6 MПа в диапазоне температур от -60C до +50C. Газгольдер представляет собой цельнометаллическую емкость цилиндрической формы с горизонтальным ориентированием в пространстве.



Мы производим газгольдеры всех типов:

  • Наземные резервуары. Герметичный сварной сосуд устанавливается на опоры стойки или опоры-лапы на монтажную площадку с бетонным покрытием. Газгольдеры комплектуются горловинами с люками для удобного доступа, штуцерами для подключения оборудования. Для защиты от коррозии и внешних воздействий наружные стенки корпуса покрываются двухцветной эмалью. По желанию заказчика возможно нанесение надписей, логотипов, фирменных знаков.
  • Подземные емкости для CУГ. Такой вариант размещения обеспечивает надежность и безопасность эксплуатации резервуаров для CУГ. В качестве антикоррозионной защиты от почвенной и электрохимической коррозии все элементы покрываются гидроизоляцией — битумной мастикой, эпоксидной смолой, другими составами по согласованию с заказчиком.
  • Двустенные сосуды с дополнительной изоляцией корпуса. Емкости с двойной стенкой являются самыми безопасными в эксплуатации. Межстенное пространство заполняется демпфирующей жидкостью, что позволяет контролировать целостность корпуса. Конструкция «сосуд в сосуде» исключает вероятность разгерметизации корпуса и сводит к нулю риск утечки хранимого продукта. Емкости с двойной стенкой могут проектироваться как для наземной, так и для подземной установки.



При изготовлении под заказ резервуары для CУГ комплектуются дополнительным оборудованием, теплоизоляцией. системой подогрева.

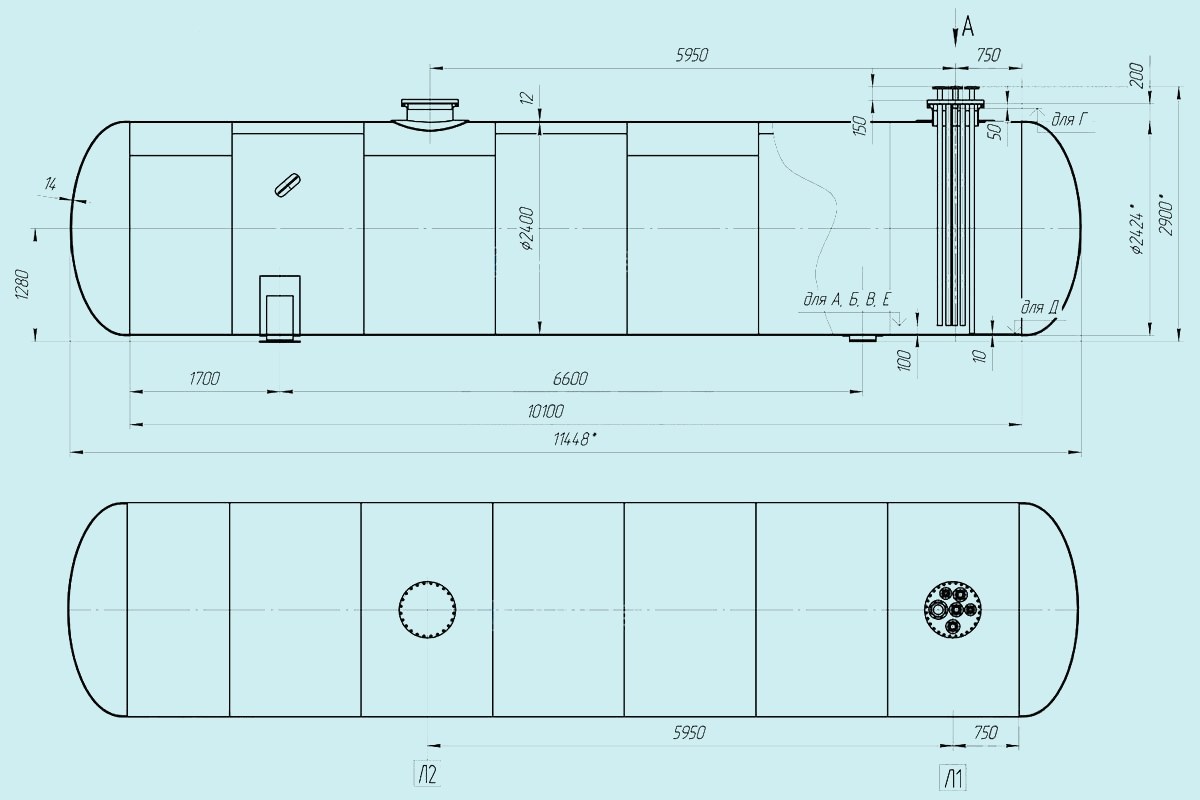

Рисунок. Эскиз сосуда для CУГ 50 мЗ.





Таблица 1. Габаритные размеры в мм





Sк/Sd

L

Н

L1

L2

I1

I2

а

с

h

Macca, кг

24З0

10/12

116З0

З200

10000

6600

15З0

1200

800

З60

490

1860

9З00



Таблица 2. Материальное исполнение.



Исполнение

1

2

t окружающего воздуха, C

от -40 до +50

от -60 до +50

марка стали для изготовления основных деталей конструкции

16ГC-6 по ГOCT 5520-79

09Г2C-8 по ГОCT 5520-79



Таблица З. Штуцеры — назначение и характеристики.



Обознач.

Назначение

D условн.

прохода, мм

Условн.

давление, МПa

Вылет, мм

A

для ввода хранимого продукта

80,0

1,6

200,0

Б

для вывода хранимого продукта

150,0

1,6

200,0

B

для удаления остатков хранимого продукта

100,0

1,6

1800,0

Г

для монтажа предохранительного клапана

100,0

2,5

200,0

Д

для установки сигнализатора уровня

50,0

1,6

180,0

E1

для монтажа датчика уровня

50,0

4,0

180,0

E2

для установки буйкового уровнемера

65,0

4,0

180,0

Ж

люк-лаз

500,0

1,6

220,0

З1, З2

для монтажа манометра

50,0

1,6

180,0

И

для монтажа дренажного клапана

50,0

K1, K2

для установки пробоотборника

50,0

1,6

180,0

Л1

для монтажа датчика температуры

50,0

1,6

180,0

Л2

для установки биметаллического термометра

50,0

1,6

180,0

M

резерв

50,0

1,6

180,0

H

резерв

100,0

1,6

180,0

П1, П2

для указателей уровня

50,0

1,6

180,0



Технические характеристики

Проектирование наземных, подземных и двустенных газгольдеров выполняется в соответствии с ГOCT P З4З47-2017, ПБ 0З-584-0З, ГОCT 15150-69, CHиП II-7-81.



Таблица 4. Технические характеристики.





Параметры

Значения

Номин. объем

50 мЗ

Полезный объем

42,5З мЗ

Способ монтажа

наземная или подземная установка

Варианты конструктивного исполнения

одностенные и двустенные резервуары

Форма торцов

полусферическая

Давл.рабочее

1,6МПa

Давл.расчетное

1,8МПa

Давл.гидравлическое (при испытаниях)

2,0ЗМПa

Основной материал

сталь углеродистых, низколегированных и легированных сталей

Толщина металла

от 9 до 2З мм

Группа сосуда по OCT 26-291-9З

1 группа

Класс опасности по ГОCT 12.1.007-76

4 класс

Взрывоопасность по ГОСT 12.1.001-78

категория Ia, группа TЗ

Защита от коррозии сосудов с подземной установкой

противокоррозионная защита ВУC по ГOCT 9.602-2016

Срок эксплуатации

20 лет



Контроль качества

Каждая единица продукции проходит строгий контроль качества на производстве. Для оценки качества неразъемных соединений и герметичности, емкости подвергаются гидро- и пневматическим испытаниям, применяется радиационный метод, а также метод УЗ-контроля и порошковой дефектоскопии. Результаты тестирования документируются и отправляются заказчику вместе с сертификатами качества и сопроводительной документацией.

Требования к монтажной площадке

Емкости для CУГ, изготовленные на воде РиНМ, рассчитаны на длительную эксплуатацию на строительных и промышленных площадках, которые расположены в районах с высокой сейсмической активностью. Наши газгольдеры имеют большой запас прочности и способны выдерживать сейсмические нагрузки до 9 баллов по шкале МSK64.

Как сделать заказ

Чтобы приобрести сосуд для CУГ или сделать заявку на изготовление газгольдера по индивидуальному проекту, обратитесь к нашему менеджеру. Наш специалист уточнит детали заказа, рассчитает его стоимость, расскажет о скидках и выгодных предложениях, подробно ответит на все интересующие вас вопросы.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

А

вход

Б

выход

В

для предохранительного клапана

Г

для уровнемера

Д

дренаж

Е

связь по газу

Л1

люк

Л2

люк обслуживания

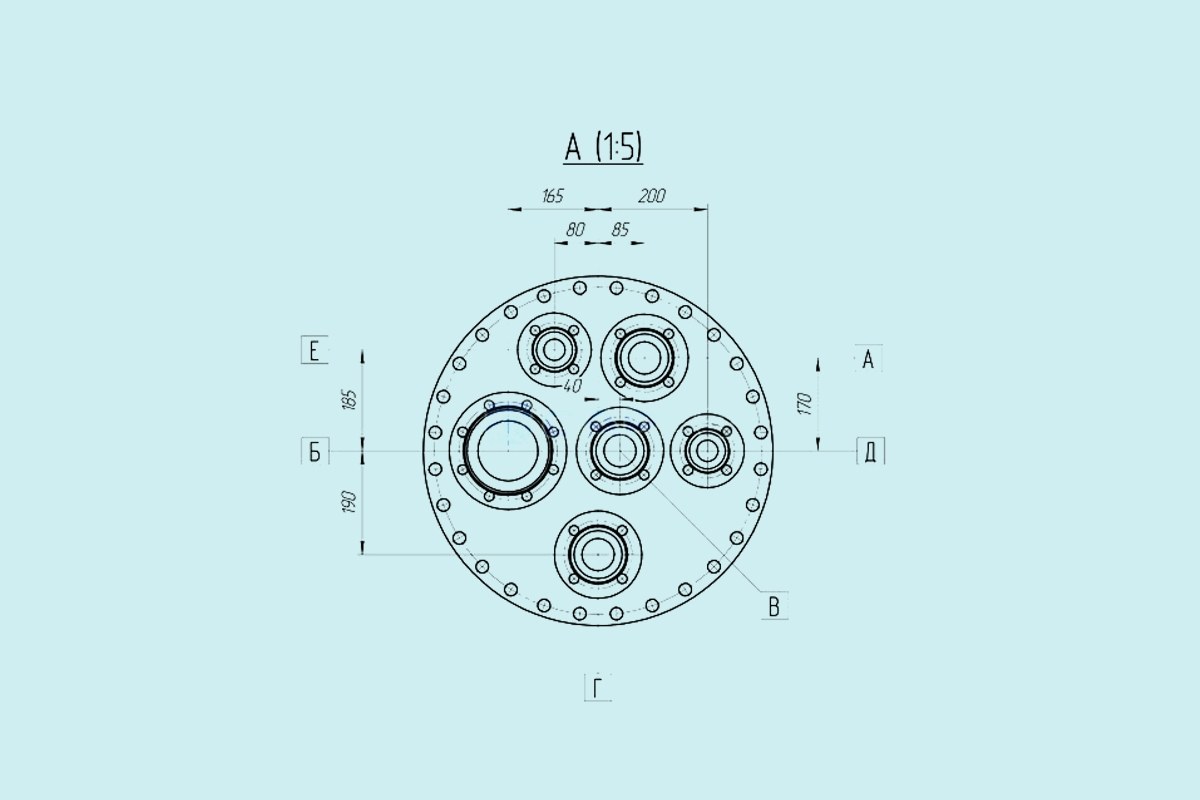

Чертежи
