Сосуд для хранения СУГ 5 м3

Сосуд для хранения СУГ 5 м3

Сосуд для хранения СУГ 5 м3, газгольдер

Требования к изготовлению газгольдеров изложены в ГОСТ 5172-63. Этот стандарт распространяется на стальные цилиндрические сосуды, работающие при внутреннем давлении газа от 2,5 до 20,0 кг/см2. Хранение сжиженных углеводородных газов (СУГ) связано с повышенной эксплуатационной опасностью вызываемой высоким давлением и низкой температурой среды. Поэтому сосуды для хранения СУГ могут изготавливать только предприятия, имеющие разрешение органов надзора и оснащенные соответствующим производственным оборудованием.

Завод резервуаров и негабаритных металлоконструкций имеет официально выданные Сертификаты соответствия на производство сосудов для хранения СУГ внутренним объемом 5м3 и принимает на их изготовление и поставку. Квалификация работников и установленное оборудование позволяют гарантировать высокое качество и безопасную эксплуатацию газгольдеров. На каждый сосуд выдается технический паспорт по утвержденной форме.

Общее техническое описание

Конструктивно газгольдер объемом 5 м3 представляет собой цилиндрическую емкость с высокой ревизионной горловиной и двумя приварными днищами эллиптической формы. Стенка бака может быть простой одинарной или двойной. Устойчивость сосуда обеспечивают специальные опорные конструкции.

В зависимости от технических требований заказчика сосуд для хранения СУГ может быть установлен вертикально или горизонтально, в наземном или подземном размещении. Подземный монтаж только горизонтальный.

Габаритные размеры

Вариант установки

Параметр

Диаметр, мм

Длина с днищами, м

Высота, мм

Масса одностенных, кг

Масса двустенных, кг

Толщина стенки, мм

Надземная

1600

2,900

1990

1800

2300

12-20

Подземная

1400

3,456

2620

1700

2200

Выбор материала для изготовления емкости зависит от климатических условий в районе ее установки.

  • сталь Ст3 для минимальной температуры воздуха до -30°C;
  • 09Г2С-12 до -40°C;
  • 09Г2С-15 до -60°C;
  • нержавеющая сталь 12Х18Н10Т до -60°C.

Климатическое исполнение сосудов для хранения СУГ – УХЛ и ХЛ по ГОСТ 15150.

Технические характеристики

Параметр

Единица измерения

Величина

Номинальный объем

м3

5,0

Предельный уровень наполнения

%

85

Полезно используемый объем

м3

4,25

Рабочее давление

МПа

1,6

Расчетное давление

МПа

1,8

Испытательное давление

МПа

2,03

Температура эксплуатации

°C

от -40 до +45

Технология производства газгольдеров

Изготовление емкостей для хранения осуществляется в несколько этапов. Для получения первоначальных заготовок берут листовую сталь толщиной не менее 12 мм. из них сваривают цилиндр заданного диаметра. После этого:

  • на гидравлическом прессе выдавливают днища;
  • вальцуют обечайки;
  • все детали сваривают в единую конструкцию емкости;
  • вырезают необходимые отверстия;
  • вваривают технологические патрубки и горловину;
  • зачищают швы и поверхность методом пескоструйной обработки.

Все сварные швы проверяют на отсутствие дефектов с применением ультразвуковой дефектоскопии, после чего приваривают опорные конструкции. На заключительном этапе металлические поверхности окрашивают полимерной эмалью, в два слоя по грунту.

Обязательный комплект штуцеров, монтируемый на емкость, служит для:

  • присоединения линии наполнения;
  • отбора жидкой и газовой фазы;
  • подключения уровнемера;
  • установки предохранительного клапана;
  • продувочно-дренажной линии;
  • резервного подключения.

По требованию заказчика количество и назначение штуцеров может быть изменено, если это не противоречит требованиям стандарта и правилам безопасной эксплуатации.

В случае необходимости Завод РиНМ может укомплектовать газгольдер сливо-наливным оборудованием, запорной арматурой, уровнемером, контрольно-измерительными приборами.

Особенности конструкции в зависимости от способа установки

Сосуды для хранения СУГ объемом 5м3 могут устанавливаться на поверхности или закапываться в землю. При этом наземная установка может быть горизонтальной или вертикальной.

Газгольдеры наземной установки допускается монтировать на любом типе грунта с предварительным устройством монолитного армированного фундамента. В числе главных преимуществ таких емкостей можно назвать:

  • небольшие затраты на проведение земляных работ;
  • простой монтаж и подключение;
  • возможность постоянного визуального контроля технического состояния;
  • упрощенный ремонт и техническое обслуживание;
  • возможность демонтажа и перевозки на другое место;
  • не требуется усиленная гидроизоляция.

Недостатки:

  • неэффективная регазификация при низких температурах наружного воздуха;
  • необходимость соблюдения пожарных разрывов до любых ближайших строений;
  • установка занимает площадь, которую можно было бы использовать для других целей.

Подземное размещение сосудов для СУГ требует значительного объема земляных работ, наличия усиленной гидравлической изоляции и защиты от коррозии всех подходящих трубопроводов. При этом устройство фундамента остается обязательным.

Однако, несмотря на более высокие расходы, подземное размещение газгольдера обеспечит более благоприятный температурный режим в холодное время года и оставит территорию свободной.

Купить сосуд для хранения СУГ

Для оформления заказа на поставку газгольдера 5 м3 оставьте заявку на сайте или свяжитесь с представителем завода по телефону. Так вы сможете получить дополнительную информацию и помощь в составлении технического задания, уточнить цены и оформить заказ по наиболее оптимальной цене.

После изготовления емкости мы обеспечим ее доставку по указанному адресу в любой регион России

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

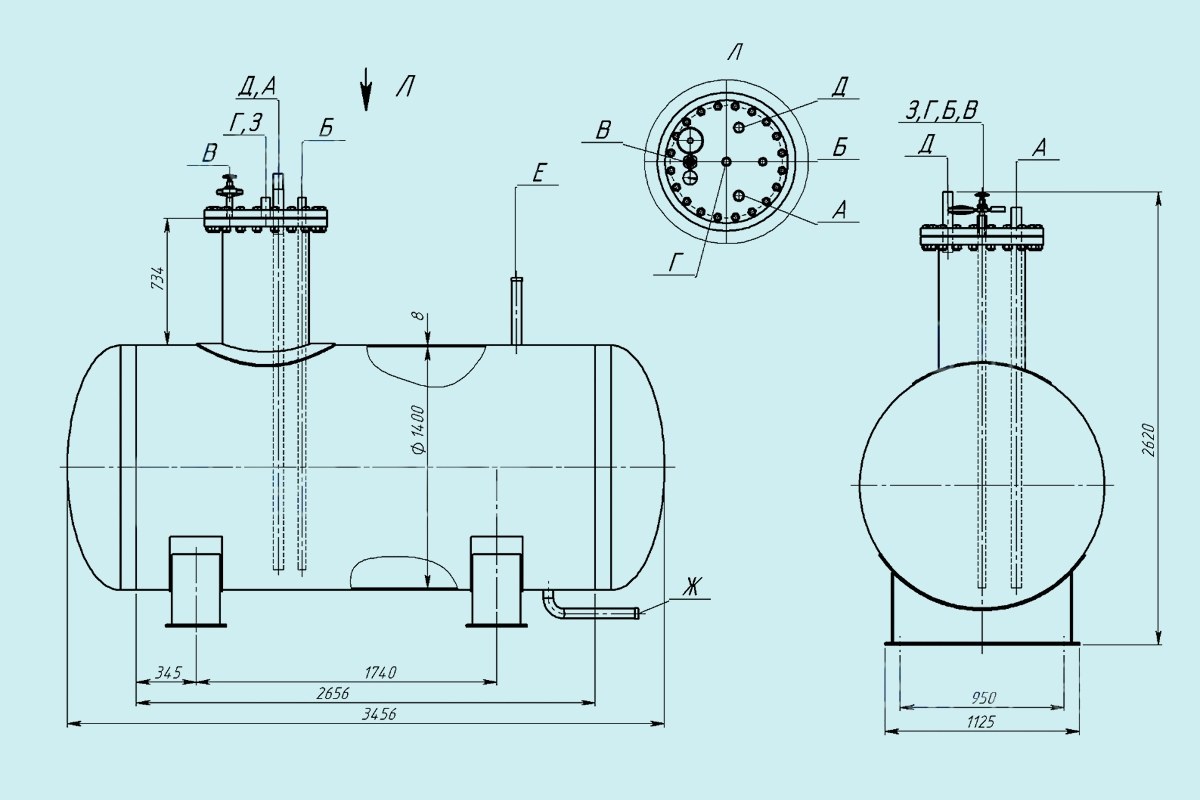

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

А

наполнение

Б

отбор жидкой фазы

В

отбор газовой фазы

Г

уровнемер

Д

предохранительный клапан

Е

уравнительный паровой фазы

Ж

резервный

З

люк



Чертежи
